PSDtoSS PSDからSpriteStudio用データ生成

本ページはVer.1.1.0について解説しています。
OPTPiX SpriteStudio Ver.6に対応したPSDtoSS6 につきましては、下記ページで解説・ダウンロードのご案内をしております。

PSDtoSS_01

「PSDtoSS」はPSDで作成されたイラストから自動でセルマップを作成し、SpriteStudioで読み込みができるようコンバートする便利なツールです。

作成したイラストのセルマップ化~レイアウトを自動で行うため、大幅に作業を短縮することができます。

PSDtoSS_02

本ページではVersion 1.1.0以降について解説しています。
Version 1.0.8以前についてはこちらをご覧ください。

PSDtoSSを利用するメリット

PSDtoSSを利用することで、さまざまなメリットがあります。

作業手順の短縮

冒頭にも書いた通り、PSDtoSSを活用すると大幅に作業手順を短縮することができます。

SpriteStudioでアニメーションを作成する場合、

  1. ssce(セルマップファイル)が参照するためのテクスチャ画像を事前に作成する
  2. SpriteStudioでssce(セルマップファイル)を作成し、セルを登録する
  3. 登録したセルをレイアウトに配置する。

という事前準備が必要ですが、PSDtoSSを活用することで、上記の手順をすべて自動化することができます。
また、テクスチャ画像を作成する際に配置をミスしてしまう…といった手戻りもありません。

ssce(セルマップファイル)の容量の削減

PSDtoSSは、パーツをギュウギュウに詰め込むため、画像容量やssce(セルマップファイル)の容量を削減することができます。
セル間の余白も自由に設定できるので、PVRTCやETCのように、近接ピクセル同士で圧縮結果に影響するような圧縮テクスチャの使用にも対応することが可能です。

素材になるPSDを修正した際、反映が行い易くなる

SpriteStudioで使用しているセルマップを修正すると、psdは修正せずに、直接セルマップ自体を修正するか、psdを修正したあとにセルマップを作成し直す必要がありました。

ですが、PSDtoSSを使用すると、psd修正後のセルマップ作成・上書きを簡単に行うことができるため、元となるpsdとセルマップのデータ状態が食い違うといった事態を改善することができます。

解説動画

PSDtoSSの使い方

ここでは、PSDtoSSの基本的な使い方を解説します。

事前準備

PSDtoSSを利用を使用するにあたり、事前に準備を行います。

PSDtoSSのダウンロード

OSX 10.12.X Sierraの仕様変更により、セキュリティが強化され、PSDtoSSが正しく動作しない状況が発生しておりました。
この問題に対処するため、インストーラーパッケージでの配布に変更いたしました。

まず、GitHubのこちらからダウンロードしてください。
「PSDtoSS_Setup.exe」を無事ダウンロードしたら、exeをダブルクリックし、インストールを行ってください。

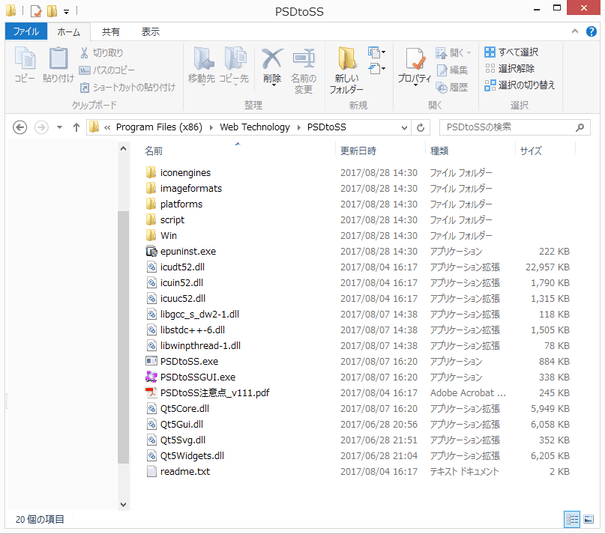

セットアップの際に指定した場所にPSDtoSS一式がインストールされます。
セットアップ時にインストール先を変更していない場合、以下の場所に作成されます。

OS インストール先の初期設定
Windows C:Program Files (x86)/Web Technology/PSDtoSS
Mac アプリケーション/PSDtoSS_Mac

使用している画像編集ソフトにスクリプトを組み込む

「PSDtoSS」の中に格納されている「script」フォルダの中に、スクリプトのファイルが含まれているため、これを使用している画像編集ソフトにコピーします。

  対象スクリプトファイル 格納場所
Windows mac
PhotoShop (Ps)PSDtoSS_Export.jsx
(Ps)PSDtoSS_GeneratePivotLayer.jsx
C:/Program Files/Adobe/Adobe Photoshop バージョン番号 (64 Bit)/Presets/Scripts /Applications/Adobe Photoshop バージョン番号/Presets/Scripts/
Illustrator (Ai)PSDtoSS_Export.jsx
(Ai)PSDtoSS_GeneratePivotLayer.jsx
C:/Program Files/Adobe/Adobe Illustrator バージョン番号(64 Bit)/Presets/ja_JP/スクリプト /Applications/Adobe Illustrator バージョン番号/Presets.localized/ja_JP/スクリプト

※GIMPスクリプトにつきましてはサポートを終了しました。何卒ご了承ください。

スクリプトを使用して中間データを出力

Ver.1.1.0からpsdから直接コンバートすることが可能になりましたが、フィルター、スタイル、レイヤーマスクなどを使用している場合、スクリプトを使って中間データを出力してからコンバートを行ってください。

SpriteStudioにインポートしたいpsdをPhotoshop®で開きます。
あらかじめパーツ分けと、レイヤー名の指定を半角英数字で行います。
レイヤー名が重複してしまうとエラーが出てしまうため、ご注意ください。

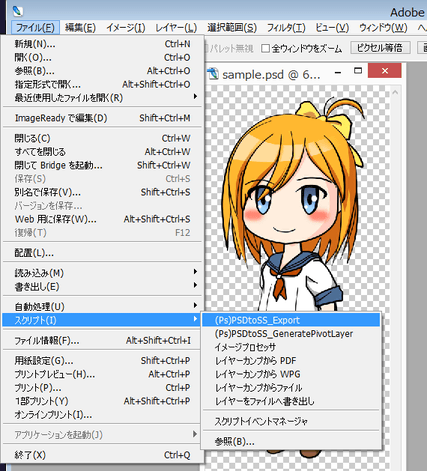

psdの準備が完了次第、Photoshop®の「ファイル」メニューから「スクリプト」を選択し、「(Ps)PSDtoSS_Export」を選びます。

psdtossv109_02

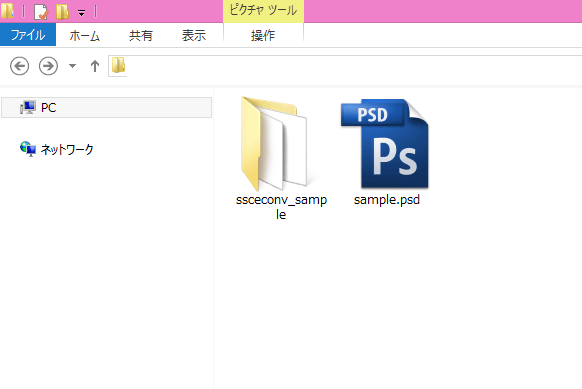

変換が終了すると、変換元のpsdが格納されているフォルダに、SpriteStudioにインポートするためのデータが出力されます。

PSDtoSS_07

「PSDtoSS GUI」でSpriteStudio用データを出力する

中間データを作成したら、「PSDtoSS GUI」を開き、SpriteStudio用のデータを出力します。

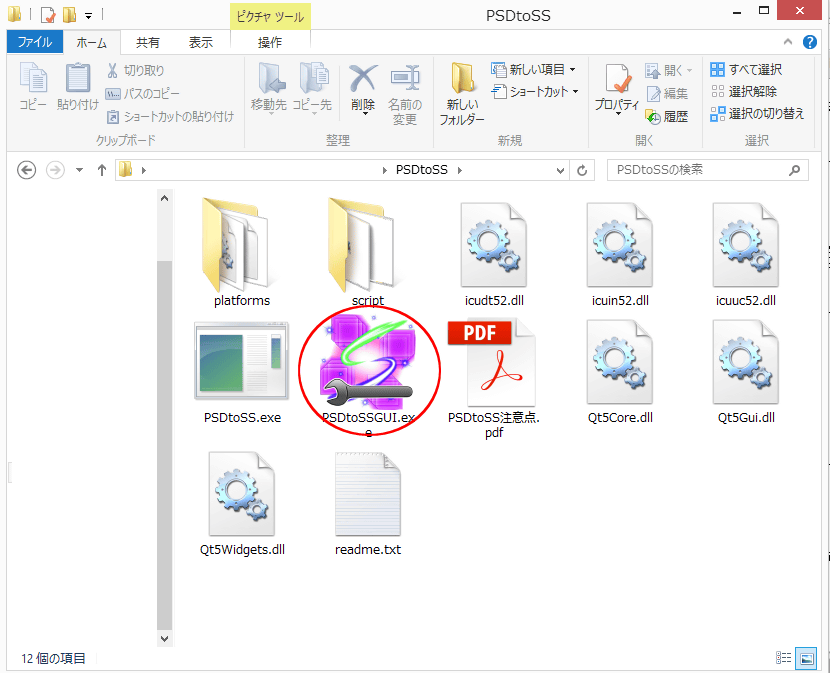

「PSDtoSS」のフォルダ内の「PSDtoSSGUI.exe」を起動します。

PSDtoSS_12

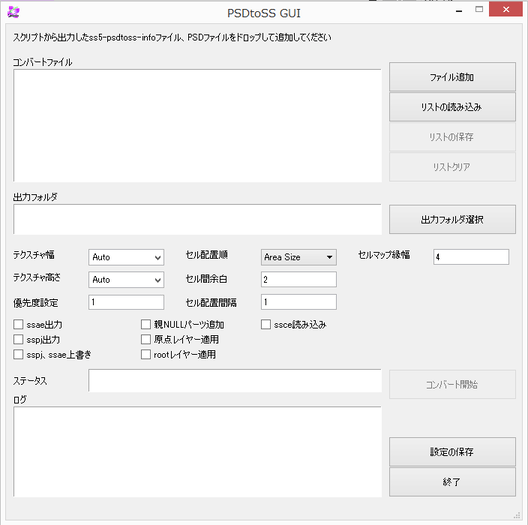

起動すると、ウィンドウが立ち上がります。

psdtossv109_03

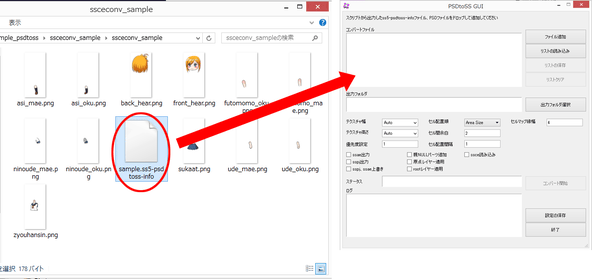

スクリプトで出力した中間データに「.ss5-psdtoss-info」ファイルが含まれているので

psdtossv109_04

それをPSDtoSS GUIの「コンバートファイル」にドラッグアンドドロップします。
出力先やテクスチャサイズなど、必要な項目を設定した後、「コンバート開始」ボタンを押してコンバートを開始します。

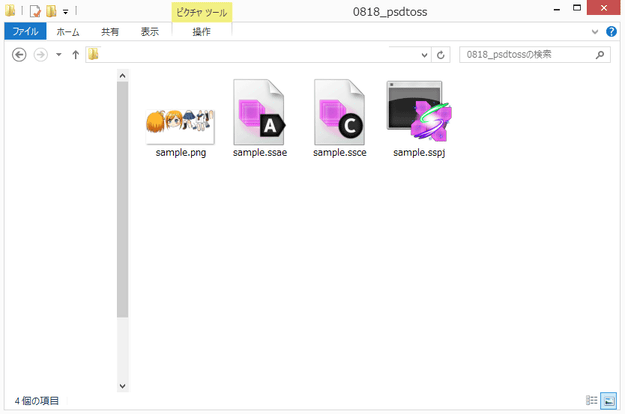

コンバートに成功すると、ssceと参照イメージが自動生成されます。
また「ssaeを出力する」「sspjを出力する」にチェックを入れると、指定したファイルも併せて自動生成されます。

psdtossv109_05

完成したデータを開くと、Photoshop®上のレイアウトのままSpriteStudio上へ反映されます。

psdtossv109_06

これでPSDtoSSを利用したSpriteStudio用データの作成は完了です。
画像編集ソフトで作成したデータに基づき、レイアウト、セル登録が完了しているため
アニメーションを編集していくところから作業を開始できます。

psdから直接コンバートを行う

Ver.1.1.0からpsdから直接コンバートすることが可能になりましたが、フィルター、スタイル、レイヤーマスクなどを使用している場合、スクリプトを使って中間データを出力してからコンバートを行ってください。

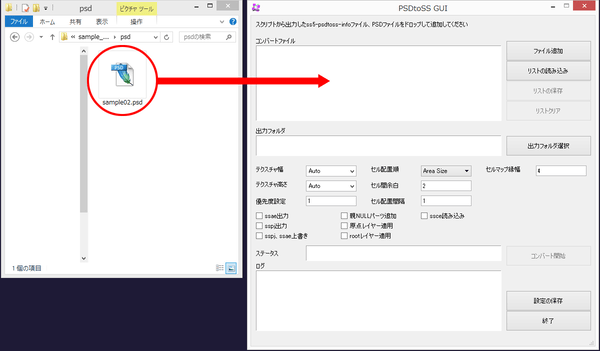

中間データ同様、コンバートを行いたいpsdをGUIのコンバートファイルにドラッグするだけで指定が可能です。
設定も中間データからのコンバートと同様にご利用いただけます。

psdtossv109_07

ただし、レイヤー効果等を利用している場合、スクリプトを利用して一度中間データを作成してからコンバートを行ってください。

ピクセル幅を指定してセルを配置する

Ver.1.1.0では「セル配置間隔」「セルマップ縁幅」を追加しました。

8ピクセル単位、32ピクセル単位など、固定のピクセル幅を指定してセルを配置したい場合、「セル配置間隔」「セルマップ縁幅」に同じ数値を指定することで、固定のピクセル幅に合わせてセルを配置することが可能です。
「セル間余白」は 0 か指定数値に設定してください。

例えば、セルマップ縁幅とセル配置間隔を32に指定します。

psdtossv109_09

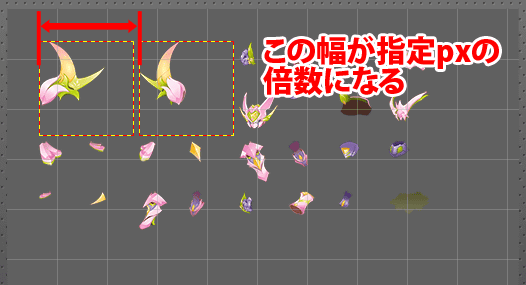

すると、32ピクセル幅を基準にしてセルの配置を行います。

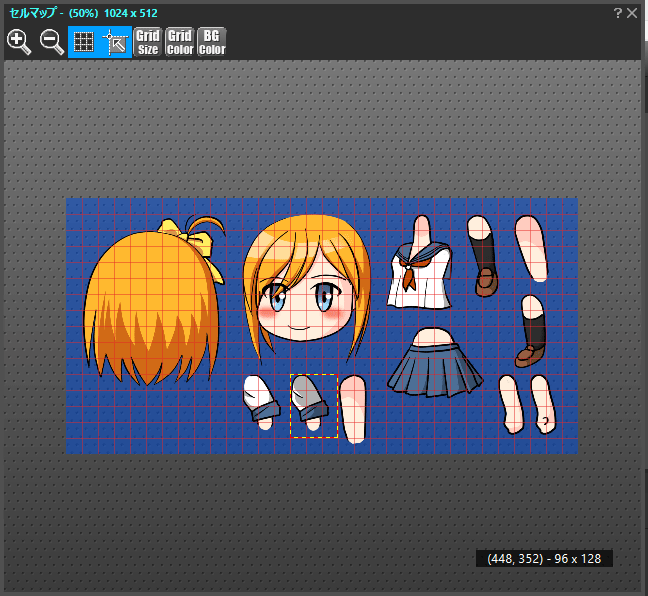

SpriteStudioのセルマップウィンドウで、グリッドサイズを32に指定し、グリッドのスナップ機能を有効にすると、セルを扱う際に便利です。
※下図のグリッドサイズは32に設定しています。

psdtossv109_08a

ユーザーガイド

ここではスクリプトやGUIの各種機能について説明しております。

PSDtoSS スクリプト

PSDtoSSには「png」を出力するスクリプトと、「原点レイヤー」を作成するスクリプトの2種類が格納されています。

PSDtoSS用png出力

PSD画像をSpriteStudio用データに変換するのに使用します。


  • PhotoShop
    (Ps)PSDtoSS_Export.jsx
  • Illustrator
    (Ai)PSDtoSS_Export.jsx

  • 機能
    • コンバート用データ出力
      psdを、レイヤー別のpng画像と、SpriteStudio用データ生成に必要な情報を記載したデータとして出力します。
    • セル出力制御
      レイヤー名の先頭に「@」を付ける事でpngの出力を行わないようにする事ができます。
      作業用のレイヤーなど、セルに反映させたくないレイヤーにご活用ください。
    • 原点レイヤー機能

      レイヤー名の先頭に「+」をつけると「原点レイヤー」となります。原点レイヤーに指定すると、SpriteStudioに反映させた際、原点レイヤーの画像の中央が原点となります。(原点の座標情報のみが反映されるため、画像は出力されません)

      例えば、「head」と「+head」というレイヤー名を設定した場合
      「+head」レイヤーの画像の中央が「head」セルの原点に設定され、配置されます。
      この機能を活用することで、psd上で原点を指定できるので、画像のサイズが変わった際に原点がずれてしまうことを防ぐことができます。

      本機能は、コンバータ上で「原点レイヤー適用」にチェックをいれることで有効となります。

    • レイヤーグループ機能
      基本的にレイヤーひとつひとつをパーツとして扱い、切り出していきますが、レイヤーがグループになっている場合は、グループ内のレイヤーをひとつのパーツとして出力します。
      レイヤーと同様に、レイヤーグループも名前の先頭に「@」を付けるとそのグループは出力されません。
    • Generator対応
      レイヤー名に「.」が使用されていた場合、セルに変換する際に「_」に置換を行います。
      PhotoshopのGenerator機能を使用していた場合、レイヤー名に「.」が使用されますが、SpriteStudioはセル名に「.」を使用できないため、「_」に置換します。
    • rootパーツ位置設定機能
      レイヤー名に「root」をつけると「root位置設定レイヤー」となります。
      「root位置設定レイヤー」の画像の中心点がSpriteStudioのレイアウトの基準点にくるように各パーツを配置して出力します。

      本機能を使用する際はコンバートをする際に「rootレイヤー適用」にチェックをいれて有効にする必要があります。


  • 使用上の注意
    • psdのファイル名に全角を使用することはできません。
      SpriteStudio用のデータにした際に、正常に動作しない場合があります。
    • レイヤー名に全角を使用することはできません。
    • 重複するレイヤー名を使用することはできません。
      同じレイヤー名が重複しているとコンバートできません。
    • レイヤー名に「#」は使用できません。
    • キャンバス外の部分を出力する場合は、上下左右に同じ幅キャンバスを広げて出力してください。

PSDtoSS用原点レイヤー作成

原点レイヤーの生成を行います。
原点レイヤーに指定すると、SpriteStudioに反映させた際、原点レイヤーの画像の中央が原点となります。(原点の座標情報のみが反映されるため、画像は出力されません)


  • PhotoShop
    (Ps)PSDtoSS_GeneratePivotLayer.jsx
  • Illustrator
    (Ai)PSDtoSS_GeneratePivotLayer.jsx

  • 機能
    • 原点レイヤー自動作成機能
      PSDtoSSの付属のスクリプトを実行する事で、先頭に「+」の付いたレイヤーを自動生成する事ができます。

      Photoshop®のファイルメニューから、スクリプト内の「PSDtoSS_GeneratePivotLayer」を実行してください。

      スクリプトを使用する前に、原点レイヤーが存在するレイヤーに関しては、原点レイヤーの生成を行いません。


  • 注意点
    • 重複するレイヤー名は使用できません。
      同じレイヤー名が重複しているとコンバートできません。
    • レイヤー名に全角は使用できません。
    • レイヤー名に「#」は使用できません。

PSDtoSSGUI.exe

PSDtoSS_01コンバート用データを読み込んでSpriteStudio用データを出力します。








  • 機能
    • SpriteStudio用データ出力
      コンバート用データ「.ss5-psdtoss-info」か、psdをセットして、コンバートを行うことで、SpriteStudio用データを指定フォルダへ出力します。
    • 原点引き継ぎ機能
      「原点引き継ぎ機能」が選択式になりました。
      使用する際は「ssce読み込み」にチェックを行って使用してください。

      コンバートを開始する際に、出力フォルダの中に、出力するssceと同名のssceがある場合、データの読み込みを行います。
      また、コンバートを行うテキスト内に、同名のレイヤーが存在した場合、読み込んだ原点情報を使用して出力を行います。
      存在しない場合、原点はセルの中央に設定されます。
      読み込みを回避したい場合、事前に出力フォルダを変更するか、該当するssceを削除してください。

    • 削除したレイヤーの引き継ぎ機能
      出力フォルダに、出力するssceと同名のssceがある場合は、データ読み込みを行います。
      読み込みを行ったssce内でセル名には存在するものの、コンバート用に読み込んだデータ内に同名のセルが存在しない場合、2×2のサイズの透明セルとして処理を行います。
    • 基準枠の設定
      コンバートしたssaeの基準枠はpsdのサイズを元に、偶数にするように調整を行います。
      例えば、1439×1496のpsd画像をコンバートした場合、偶数にするために切り捨てを行い、基準枠は1438×1496となります。
    • テクスチャサイズ自動設定
      「テクスチャ幅」「テクスチャ高さ」を「Auto」に設定すると、最も余白が出ない2のべき乗のテクスチャサイズになるようにパッキングを行います。
      片方を「Auto」に、片方に数値を設定した場合、数値の設定を優先し、Autoのほうはその設定数値に合わせて最適なテクスチャサイズになるようパッキングを行います。
      最大サイズはは4096 x 4096 になります。

  • 使用上の注意
    • テクスチャは1枚のみ生成されます。
      1枚に収まらない場合はエラーとなりコンバートは行えません。
    • すべて透明のレイヤーは2×2の透明度セルとして登録されます。
    • グレースケール画像は使用できません。
      Photoshopメニュー「イメージ」の「モード」→「グレースケール」にチェックが付いている画像はコンバート時にエラーとなります。RGBカラーに設定して画像を作成してください。
    • psdのファイル名に全角は使用できません。
      全角を使用するとコンバートに失敗する場合があります。半角英数字でファイル名は設定してください。
    • SpriteStudioで編集しつつPSDtoSSでセルマップを更新する等、並行して作業を行うと、上手く更新が反映されない場合があります。
      SpriteStudioとPSDtoSSで同一のファイルを同時に編集しないようにしてください。

PSDtoSSのウィンドウについて

psdtossv109_03

コンバートファイル この欄にスクリプトを使って生成したコンバート用データかpsdをドロップすることで、ssceにコンバートを行うファイルを設定することができます。
ファイル追加 エクスプローラを開き、そこからコンバートを行うファイルを選択することができます。
リストの読み込み 「リストの保存」で保存した、コンバート情報ファイルのリストを読み込み、コンバートファイルに設定します。
 リストの保存

コンバートファイルにドロップしているファイルの一覧を、「リスト」としてtxt形式のファイルに保存します。

例えば、キャラクターのアニメを複数作成したい場合、複数のファイルをコンバートする必要がありますが、修正が発生した場合、何度もコンバート情報ファイルをドロップする手間が発生します。
ですが、リストとして保存することで、コンバート情報ファイルをひとつひとつドロップする手間がなくなるため、便利です。

リストクリア コンバートファイルの設定をクリアします。
出力フォルダ選択 SpriteStudioの形式にコンバートしたファイルの出力先フォルダを設定します。
設定したフォルダは「出力フォルダ」欄に表示されます。
テクスチャ幅

Auto,256,512,1024,2048,4096 から、出力する画像の横幅を選択します。
また、手動で任意のサイズを入力し、設定する事ができます。

Autoを選択すると、2のべき乗から最適なサイズを決定してテクスチャ幅を設定します。

テクスチャ高さ

Auto,256,512,1024,2048,4096 から、出力する画像の縦幅を選択します。
また、手動で任意のサイズを入力し、設定する事ができます。

Autoを選択すると、2のべき乗から最適なサイズを決定してテクスチャ幅を設定します。

優先度設定 レイアウトにパーツを配置する際に、設定した数値の間隔で優先度アトリビュートの値を設定します。
この設定により、psdのレイヤー順になるように、パーツの表示順位を設定します。
セル配置順

セルマップ用のテクスチャ画像を作成する際に、パーツをどのように詰めていくかを、4パターンの中から選択します。
初期設定は「Area Size」です。

  • name
    パーツ名のアルファベット順にパーツを詰めていきます。
  • Area Size
    パーツの面積が大きいほうからパーツを詰めていきます。
  • Width
    パーツの横幅が大きいほうからパーツを詰めていきます。
  • Height
    パーツの縦幅が大きい方からパーツを詰めていきます。
セル間余白

セルマップ用のテクスチャ画像に出力した際の、セル間の余白サイズを設定します。
単位はピクセルです。

例えば、50と入力して出力すると、セルとセルの間に50ピクセルの余白を作って配置を行います。

セル配置間隔

指定したピクセル間隔の倍数でセル配置座標が設定されます。

例えば、50と入力して出力すると、セル配置の座標間隔が50ピクセルの倍数座標になるようにセルを配置します。

セルマップ縁幅と合わせて使用することでグリッドサイズに合わせてセルを詰めることが可能です。詳しくはこちらをご覧ください。

セルマップ縁幅

セルマップの縁(ふち)の幅を指定することができます。
ピクセル単位で設定することができます。

例えば、50と入力して出力すると、セルマップの周りに50ピクセルの余白があるセルマップを生成します。

セル配置間隔と合わせて使用することでグリッドサイズに合わせてセルを詰めることが可能です。詳しくはこちらをご覧ください。

ssae出力



チェックを入れると、コンバートを行った際にssaeが作成されます。

すでに同名のssaeが存在している場合、「sspj、ssae上書き」もチェックを入れ、設定を有効にすると、上書き保存を行います。

sspj出力

チェックを入れると、コンバートを行った際にsspjが作成されます

すでに同名のsspjが存在している場合、「sspj、ssae上書き」もチェックを入れ、設定を有効にすると、上書き保存を行います。

sspj、ssae上書き sspj、ssaeを出力するように設定している場合、この項目にもチェックを入れて有効にすることで、出力の際に同名のファイルに対し、上書き保存を行います。
親NULLパーツ追加 コンバートの際に、各パーツの親にNULLパーツが作成されます。
原点レイヤー適用

チェックをいれることで、原点レイヤーの機能を有効にします。

原点レイヤーとはpsd等でレイヤー名の先頭に「+」を付けたレイヤーを指します。
SpriteStudioに反映させた際、原点レイヤーの画像の中央が原点となります。(原点の座標情報のみが反映されるため、画像は出力されません)

rootレイヤー適用

この機能を有効にしてコンバートすると、「root位置設定レイヤー」の画像の中心点がSpriteStudioのレイアウトの原点にくるように各パーツを配置して出力します。

「root位置設定レイヤー」とは、レイヤー名を「root」に設定したレイヤーを指します。(座標情報のみが反映されるため、画像は出力されません)

ssce読み込み

有効にすると、コンバート実行時、出力フォルダに存在するssceを読み込み、状態を引き継ぎます。

Ver.1.1.0以前は、必ず読み込みを行っていましたが、行うかどうかを選択できるようになりました。

設定の保存 現在設定しているPSDtoSSの設定を保存します。
設定を初期化する場合は、PSDtoSS GUIが保存されているフォルダにある「config」というファイルを削除してください。
終了

「終了」を押下するとPSDtoSS GUIを終了します。
その際に「出力フォルダ」以降の「設定」のパラメータを保存し、次回起動時にも設定が引き継がれます。
